Dräger PA "61/1" blau
Verfasst: Mi 24. Sep 2014, 11:17
Freunde des geregelten Atems!
Schaut euch das mal an:
Das Reglergehäuse wurde später matt verchromt ausgeliefert. Die Schlauchtüllen der verchromten Gehäuse sind kürzer.
: )
Franz
Schaut euch das mal an:

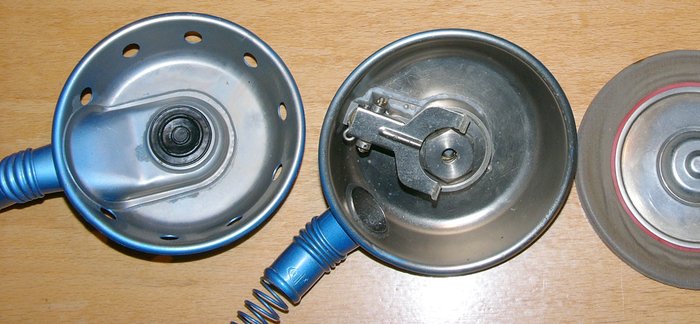

- Blick ins Innenleben des zweistufigen PA 60 mit blauem Gehäuse. Soweit, so gut. . .

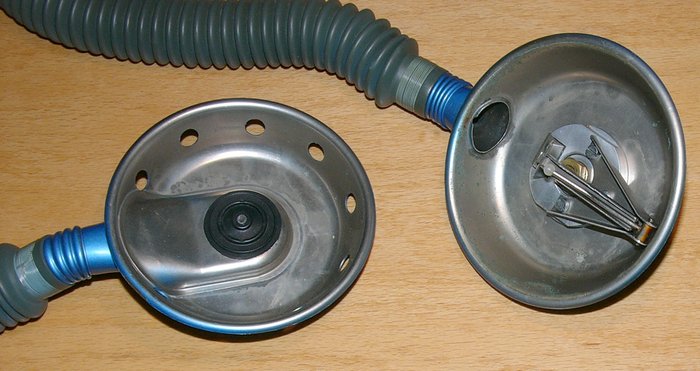

- Jetzt wird's spannend, hier ist ein einstufiger Druckminderer vom PA61/1 in einem blauen PA 60- Gehäuse eingebaut. Es existieren sogar zwei davon, unser Sammelfreund "Adair" hat auch so ein Wolpertinger. In beiden Reglern sitzt eine PA 60- Membran.

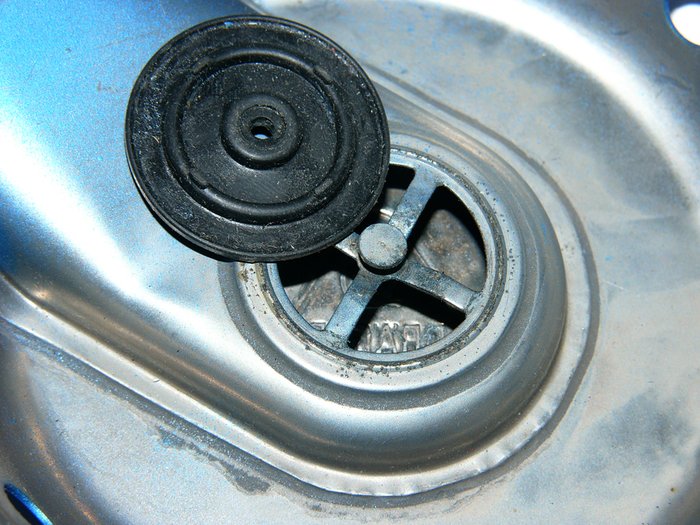

- Die Ausatemventile sind etwas verschieden, hier das vom PA 60.

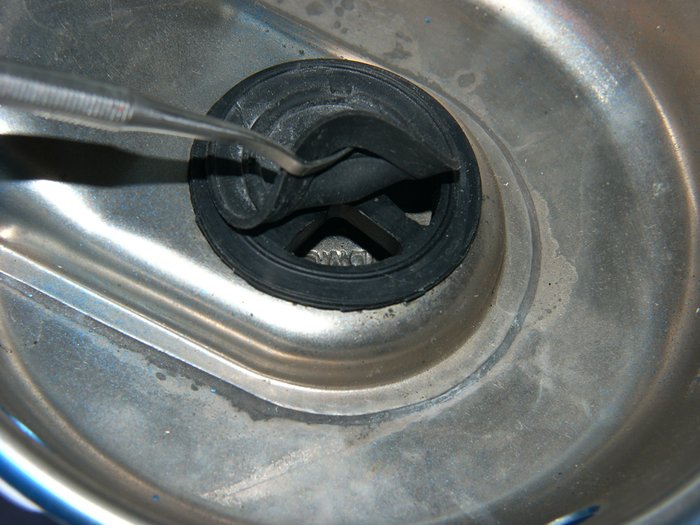

- So sieht das Ausatemventil im blauen "PA 61/1" aus. Beim PA 60 dichtete die runde Scheibe wohl nicht gut genug ab. Deshalb setzte man sie beim Nachfolgemodell auf ein "Wagenrad" aus Gummi. Die abgetrennte Kammer für das Ausatemventil war wohl zu teuer. . . So wechselte man alsbald zum Entenschnabel.

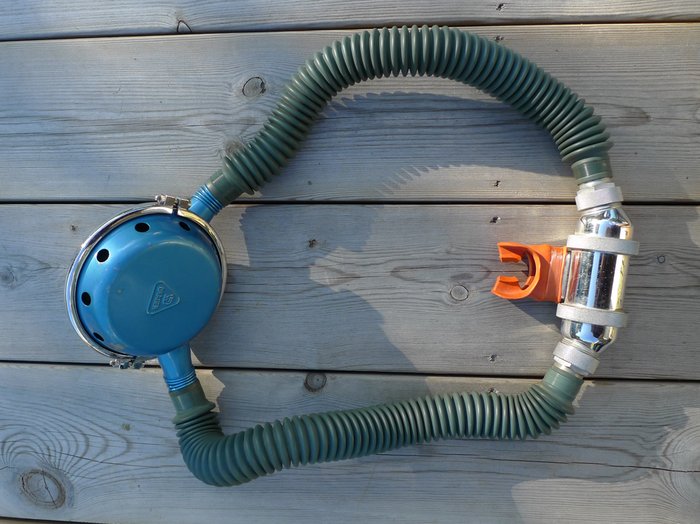

- So war der Regler, den ich in Schweden gekauft habe, konfektioniert:
- blaue Schläuche mit "Bänsel" befestigt.
- großes verchromtes Mundstück mit Richtungsventilen

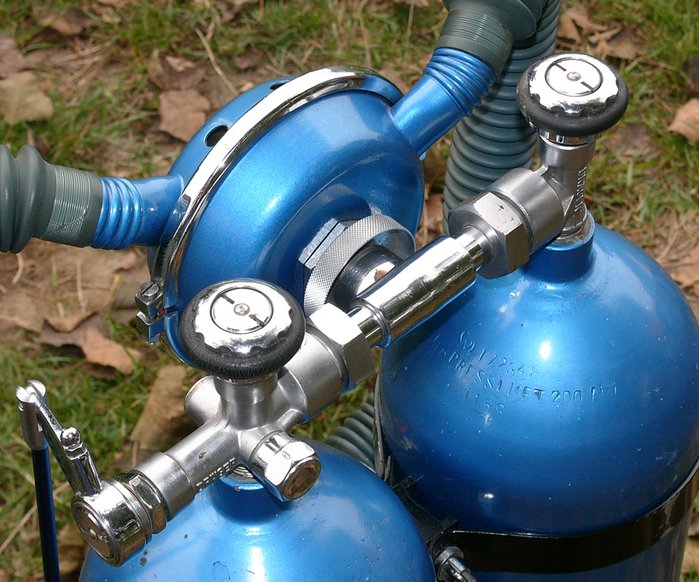

- Hier sieht man die Sechskanntmutter vom einstufigen Druckminderer zwischen Automatengehäuse und Handrad.
: )
Franz
