Delphin II Mundstück gesucht
Verfasst: Mi 13. Mär 2013, 14:49
von Franz
Hallo!
Hat jemand ein Mundstück für den "Delphin II" in der Schublade?
Es gab zwei verschiedene:

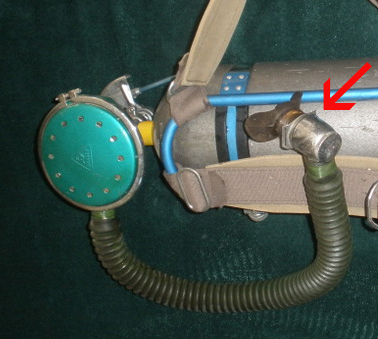

- Diese Variante war relativ selten.
- AAA 1.jpg (116.89 KiB) 16680 mal betrachtet

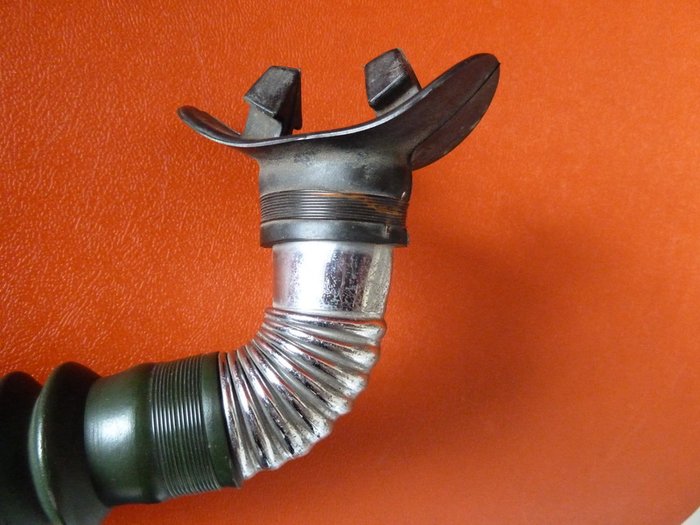

- Dieses Mundsstückrohr war Standard.
Es wäre wie Weihnachten und Ostern zusammen eines der beiden zu finden : )
Gruß,
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Fr 19. Apr 2013, 09:49
von Franz
Hallo Zusammen,
vor ein paar Wochen tauchte in Ebay ein Höhenatmer für Flugzeuge auf. Er hat ein Wellror das im Durchmesser mit dem vom Delphin II identisch ist:

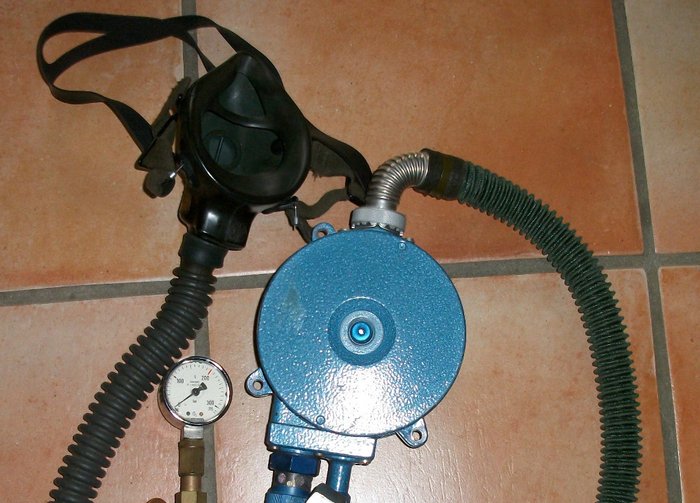

- Dräger Höhenatmer bis 10 000 Meter.

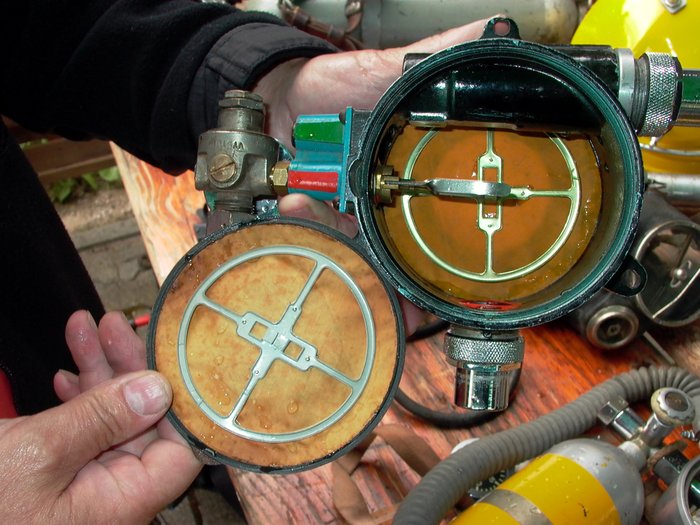

- Der Lungenautomat des Höhenatmers hat zwei gegenüberliegende Membranen und kann auch zum Tauchen verwendet werden. Die Tschechen hatten solche Geräte vor zwei Jahren am Marxweiher dabei.

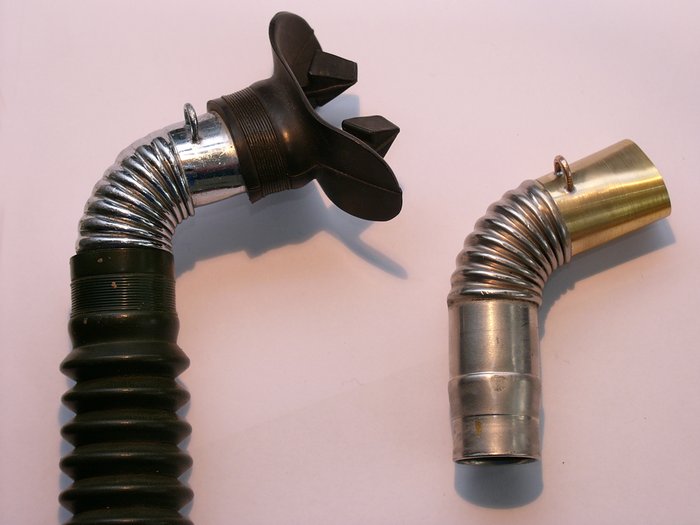

- Das Wellrohr habe ich auf 8 "Wellen" verkürzt und eine passende Mundstücktülle war schnell aus Messingrohr gemacht. Ein befreundeter Goldschmied hat beide Teile zusammengelötet.
Das Mundstückrohr wird nicht neu verchromt, man soll sehen daß es ein Nachbau ist.
Gruß,
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Sa 20. Apr 2013, 05:31
von oxydiver
Hallo Franz,
schön gemacht, wozu ist die Öse am Mundstück? Den alternativen Tip mit dem Solar-Edelstahlwellrohr hatte ich ja schon gegeben, welchen Durchmesser hat das Originalrohr?
Micha
Re: Delphin II Mundstück gesucht
Verfasst: Sa 20. Apr 2013, 09:06
von Franz
Micha,
die Öse it wohl für eine Fangleine. An den Wellen hat das Rohr 25 mm, and den Enden 23 mm Durchmesser. Das sind exakt die gleichen Maße wie am Original : )
Franz
Re: Delphin II Mundstück gesucht
Verfasst: So 21. Apr 2013, 10:00
von Monomat
Hallo,
die Doppelmembrane am Lungenautomaten und das Wellrohr tauchen in ähnliche Form auch am Feuerwehr-Pressluftatmer Dräger PA 34 auf.
Konstruktionszeit Ende der 1950er, Anfang 1960er Jahre.....
Jürgen
Re: Delphin II Mundstück gesucht
Verfasst: So 21. Apr 2013, 19:17
von Franz
Habe fertig!

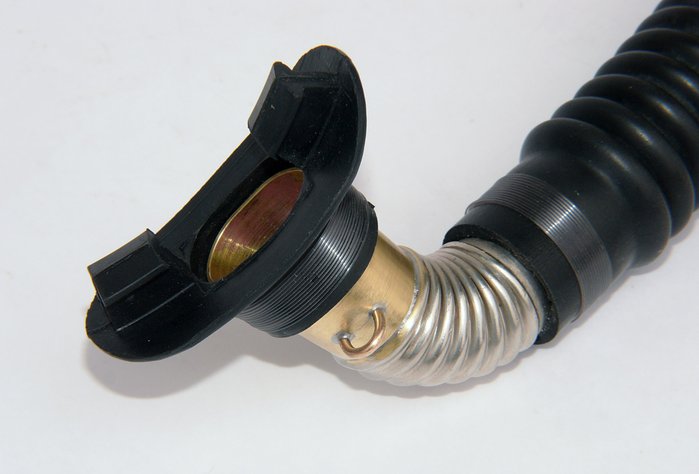

- Das Gummimundstück sieht dem Original recht ähnlich. . . .

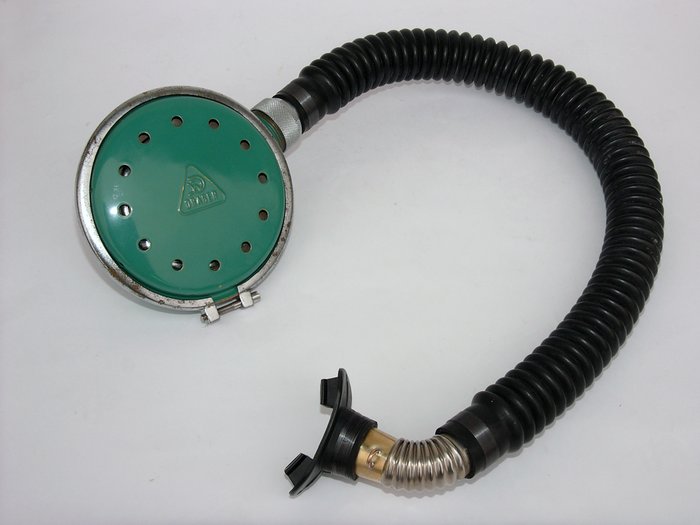

- Der Faltenschlauch ist von MEDI, er hat ähnliche Maße und fast die gleiche Faltenform wie das Original, ist schwarz statt dunkelgrün. . .

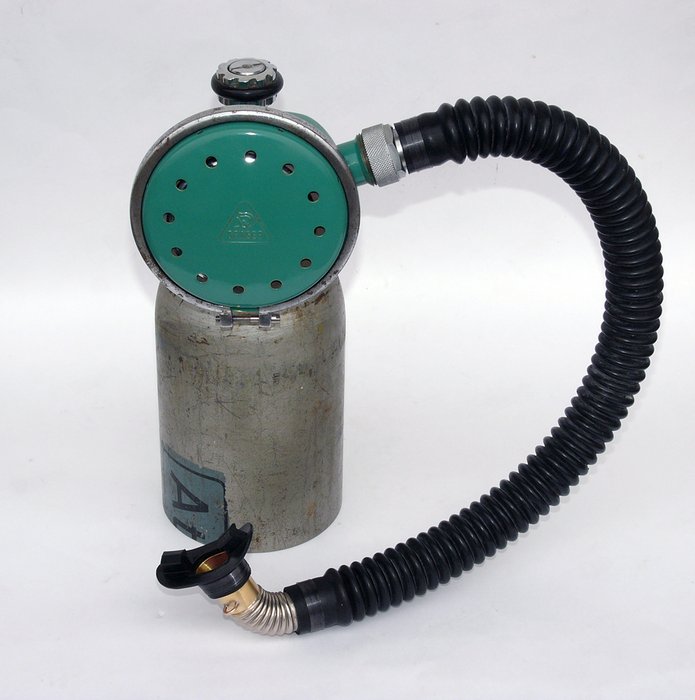

- An der Schlauchanschlußverschraubung sollte auch ein gewinkeltes Wellrohr montiert sein. Das findet sich noch, vielleicht vom PA34.
: )
Franz
Re: Delphin II Mundstück gesucht
Verfasst: So 21. Apr 2013, 20:29
von Franz
Monomat hat geschrieben:Hallo,
die Doppelmembrane am Lungenautomaten und das Wellrohr tauchen in ähnliche Form auch am Feuerwehr-Pressluftatmer Dräger PA 34 auf.
Konstruktionszeit Ende der 1950er, Anfang 1960er Jahre.....
Jürgen
Jürgen,
danke, meinst Du dieses Gerät?

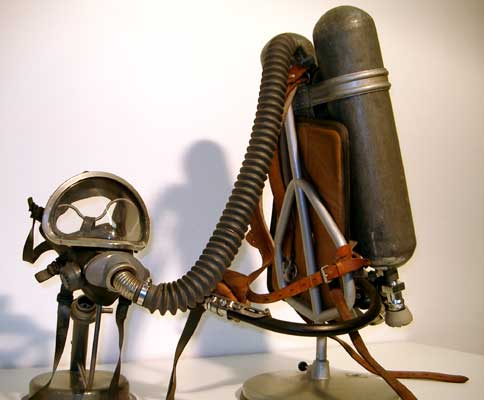

- Da ist auch so ein Wellrohr verbaut.
- PA34.jpg (20.86 KiB) 16584 mal betrachtet
Gruß,
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Mo 22. Apr 2013, 17:33
von Monomat
Hallo Franz,
ja genau. Ich habe das Grundgerät, also ohne Flaschen und "Atemanschluss", d.h.ohne Maske und Faltenschlauch etc. Die zweite Stufe liegt oben zwischen den beiden 4 Liter Flaschen im Gestell - also ähnlich einem Tauchgerät. Erste Stufe unten in der Brücke zwischen den Ventilen integriert. Ausatmen durch das Ausatemventil in der Atemschutzmaske. Baujahr lt. Typenschild: 1965
Jürgen
Re: Delphin II Mundstück gesucht
Verfasst: Di 23. Apr 2013, 03:22
von oxydiver
Hallo Bastler,
hier mal eine Tabelle der V2A Wellrohrdaten, evtl. passt ja doch was.
Micha
Re: Delphin II Mundstück gesucht
Verfasst: Di 23. Apr 2013, 17:16
von Monomat
Hallo,
die Wellrohre sollten die gleichen sein wie bei dem 2. Stufe der Dräger Regler. Die Firma hat sicher für alle diese Teile das gleiche Rohmaterial benutzt. Das könnte ich messen. Im übrigen könnte man dann auch die "einfachen" Dräger- Zwei-Schlauch- Mundstücke ohne Ventile bauen....
Jürgen
Re: Delphin II Mundstück gesucht
Verfasst: Di 23. Apr 2013, 18:59
von Monomat
Hallo Bastler,
habe eben das DRÄGER- Wellrohr an einem PA 61 gemessen.
Außendurchmesser D = ca. 26 mm
Innendurchmesser d = ca. 23 mm
h = ca. 5 mm
t = ca. 3,5 mm
Fazit : kein Normteil!
Jürgen
Re: Delphin II Mundstück gesucht
Verfasst: Mi 24. Apr 2013, 05:14
von Franz
Hallo Restaurateure!
Hier drei Wellrohre zum Vergleich:

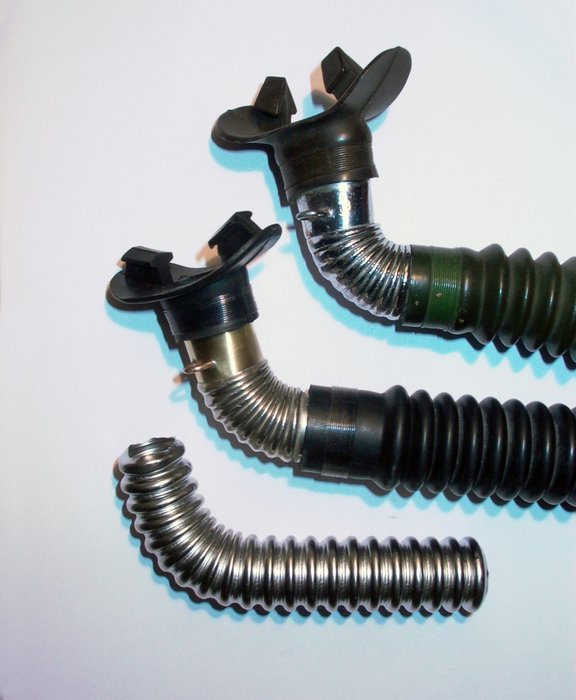

- Oben, das Original, in der Mitte der Nachbau mit dem Höhenatmerwellrohr. Unten ein Wellrohr vom Sanitärfachhandel aus Edelstahl D 25 mm, d 20, 5mm, n 2,5 mm, h 6,5 mm, t 4mm.
: )
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Do 20. Jun 2013, 15:17
von Franz
oxydiver hat geschrieben:Hallo Franz,
schön gemacht, wozu ist die Öse am Mundstück? Den alternativen Tip mit dem Solar-Edelstahlwellrohr hatte ich ja schon gegeben, welchen Durchmesser hat das Originalrohr?
Micha
Hai Micha,
inzwischen weis ich wozu die Öse vorhanden war. . . An ihr wurde eine kurze Kette mit einer Nasenklemme befestigt. Jeroen Gompelman hat mir das am Marxweiher erklärt.
: )
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Fr 21. Jun 2013, 11:42
von oxydiver
Demzufolge wurde das Gerät damals noch mit Zweiglasbrille (ähnlich Tauchretter) getaucht?
Micha
Re: Delphin II Mundstück gesucht
Verfasst: Sa 6. Jul 2013, 05:54
von Franz
Franz hat geschrieben:Micha,
die Öse it wohl für eine Fangleine. An den Wellen hat das Rohr 25 mm, and den Enden 23 mm Durchmesser. Das sind exakt die gleichen Maße wie am Original : )
Franz
Hallo!
Inzwischen hat mir Ulf Barthel geschrieben, daß an der Öse eine Nasenklemme über eine kleine Kette verbunden war. Danke Ulf!
: )
Franz
Re: Delphin II Mundstück gesucht
Verfasst: Fr 3. Jan 2014, 10:30
von Monomat
Hallo
schaut mal bei Adair ( - cg45 -) nach! Der hat einen Delphin II- Atomaten in seiner Sammlung mit interessantem Mundstück aus einem abgeschnittenen Schnorchel.
Jürgen
