Dräger Shark

BeitragVerfasst: Mi 15. Mai 2019, 09:56
von Medic
Hallo zusammen,

man hat mich an Euer Forum verwiesen und vielleicht könnt Ihr mir weiterhelfen. Ich habe hier ein paar erste Stufen vom Dräger Shark. Einen Teil möchte ich überarbeiten, da nach Entfernen der Hochdruckwelle darunter oft Schmutz oder große Mengen Silikonfett zu Tage treten.
Obwohl ich mit Druckminderern allgemein gut zurecht komme, beiße ich mir hier die Zähne aus. Speziell der Federringwickel will sich einfach nicht entfernen lassen...
Verfügt einer von Euch über entsprechende Wartungsunterlagen oder -Anweisungen? Meine Kontakte bei Dräger konnten mir leider nicht weiterhelfen.

Grüße
Marcel

Re: Dräger Shark

BeitragVerfasst: Fr 17. Mai 2019, 22:08
von Frank
Hallo Marcel,

bin eigentlich mit Unterlagen gut bestückt - da muss ich aber leider passen....

Gruß

Frank

Re: Dräger Shark

BeitragVerfasst: Sa 18. Mai 2019, 00:31
von oxydiver
Hallo Marcel,

in unserem Archiv befindet sich auch nur eine Ersatzteilliste. Falls das Dein Regler ist kann ich ich mir nicht vorstellen was der "Federringwickel" ist.

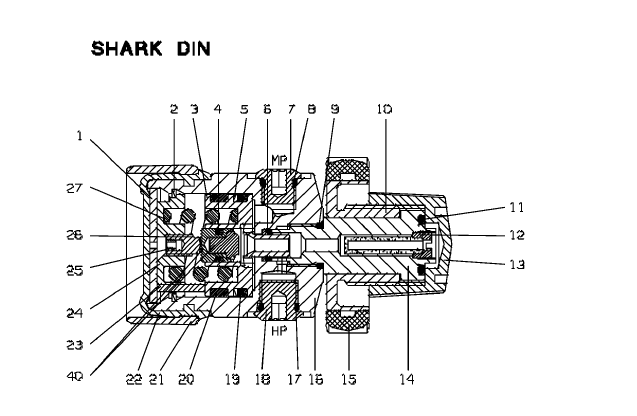

Hier der Schnitt aus der Liste:
shark erste schniitt.png
shark erste schniitt.png (778.07 KiB) 917-mal betrachtet


Gruß Micha

Re: Dräger Shark

BeitragVerfasst: Mi 29. Mai 2019, 14:43
von Medic
Die Nr. 2, die hier als Sicherungsring bezeichnet wird. Dadurch lässt sich die Kolbenschraube (26) nicht rausdrehen. Die dreht dann einfach durch... Ich hab schon alles versucht, aber vermutlich braucht man da irgendein Werkzeug um da etwas vorzuspannen. Wie gesagt, entweder ist es ein Lamellenring oder ein Federringwickel.

Re: Dräger Shark

BeitragVerfasst: Mo 12. Aug 2019, 15:09
von hubsi
Hallo Zusammen, es ist ein Federwickelring. Ich habe sehr vielke dieser Regler in der Wartung gehabt.
Zuerst drehte ich die Mittelschraube heraus.
Dann kann das Mittelteil nach unten gedrückt werden.
Das ist aber für die Demontage nicht so wichtig, vielmehr für die Montage dann um die Feder wieder einsetzen zu können.
Zur Demonttage der Feder muss nun mit einem spitzen Teil die Feder an dem spitzen Ende nach innen eingewickelt werden.
So lässt sich Wicklung für Wicklung "herausdrehen".
Viel Spass und eine wenig Geduld bei dieser komischen Konstruktion.

Re: Dräger Shark

BeitragVerfasst: Mo 12. Aug 2019, 15:44
von Frank
Hi Hubsi,

danke für die kompetente Antwort - und: Schön Dich hier im Forum zu haben!

Gruß

Frank
