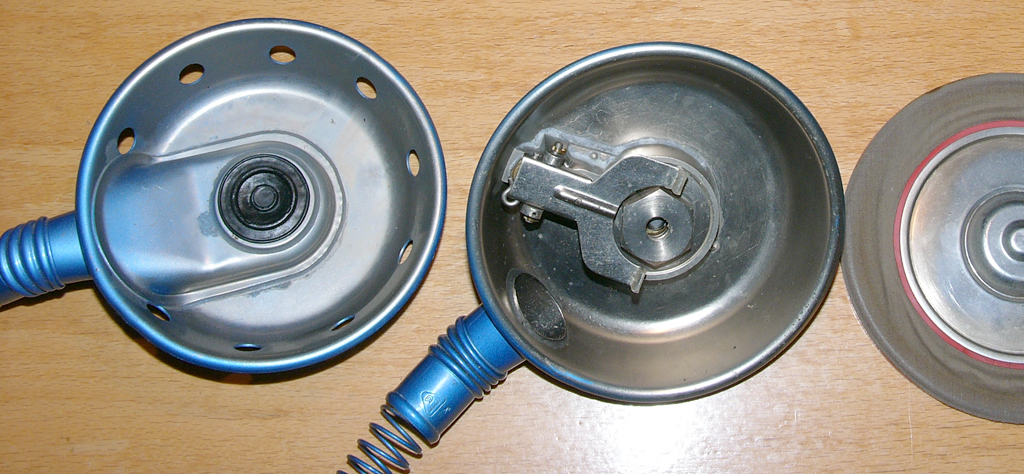

Blick ins Innenleben des zweistufigen PA 60 mit blauem Gehäuse. Soweit, so gut. . .
Jetzt wird's spannend, hier ist ein einstufiger Druckminderer vom PA61/1 in einem blauen PA 60- Gehäuse eingebaut. Es existieren sogar zwei davon, unser Sammelfreund "Adair" hat auch so ein Wolpertinger. In beiden Reglern sitzt eine PA 60- Membran.

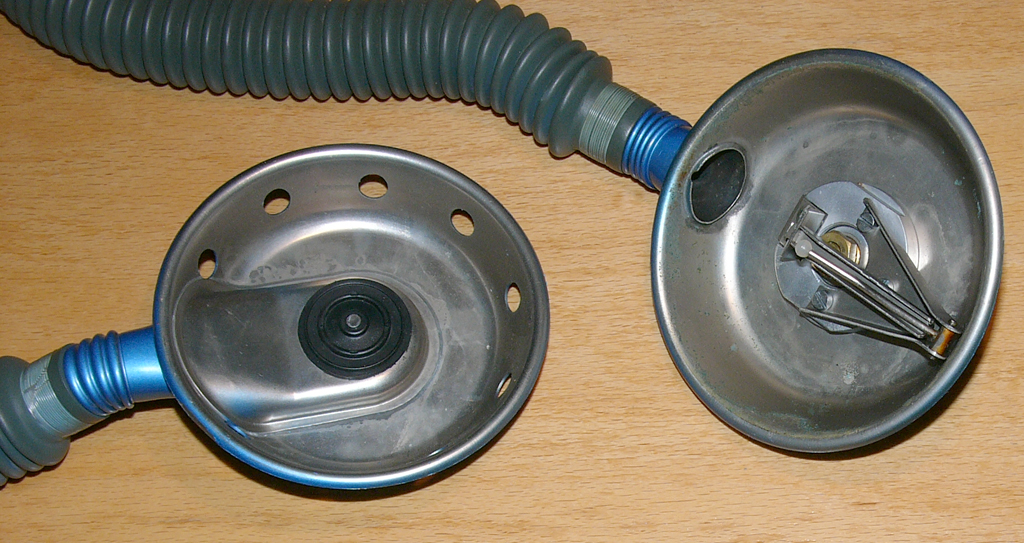

Die Ausatemventile sind etwas verschieden, hier das vom PA 60.

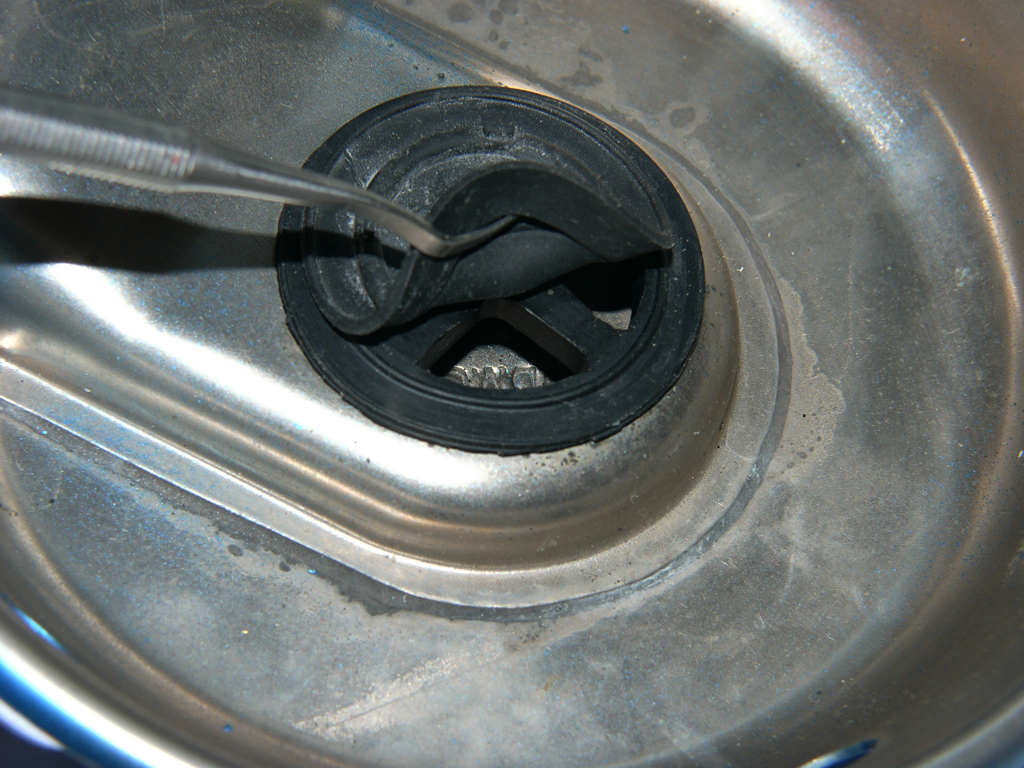

So sieht das Ausatemventil im blauen "PA 61/1" aus. Beim PA 60 dichtete die runde Scheibe wohl nicht gut genug ab. Deshalb setzte man sie beim Nachfolgemodell auf ein "Wagenrad" aus Gummi. Die abgetrennte Kammer für das Ausatemventil war wohl zu teuer. . . So wechselte man alsbald zum Entenschnabel.

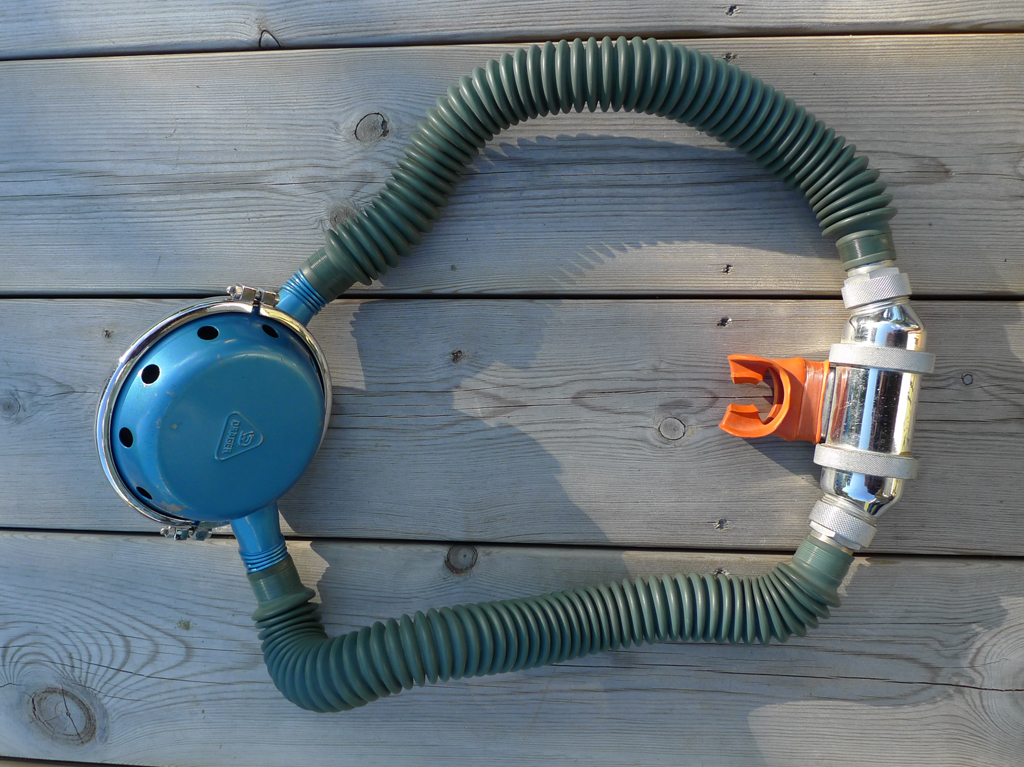

So war der Regler, den ich in Schweden gekauft habe, konfektioniert: - blaue Schläuche mit "Bänsel" befestigt. - großes verchromtes Mundstück mit Richtungsventilen

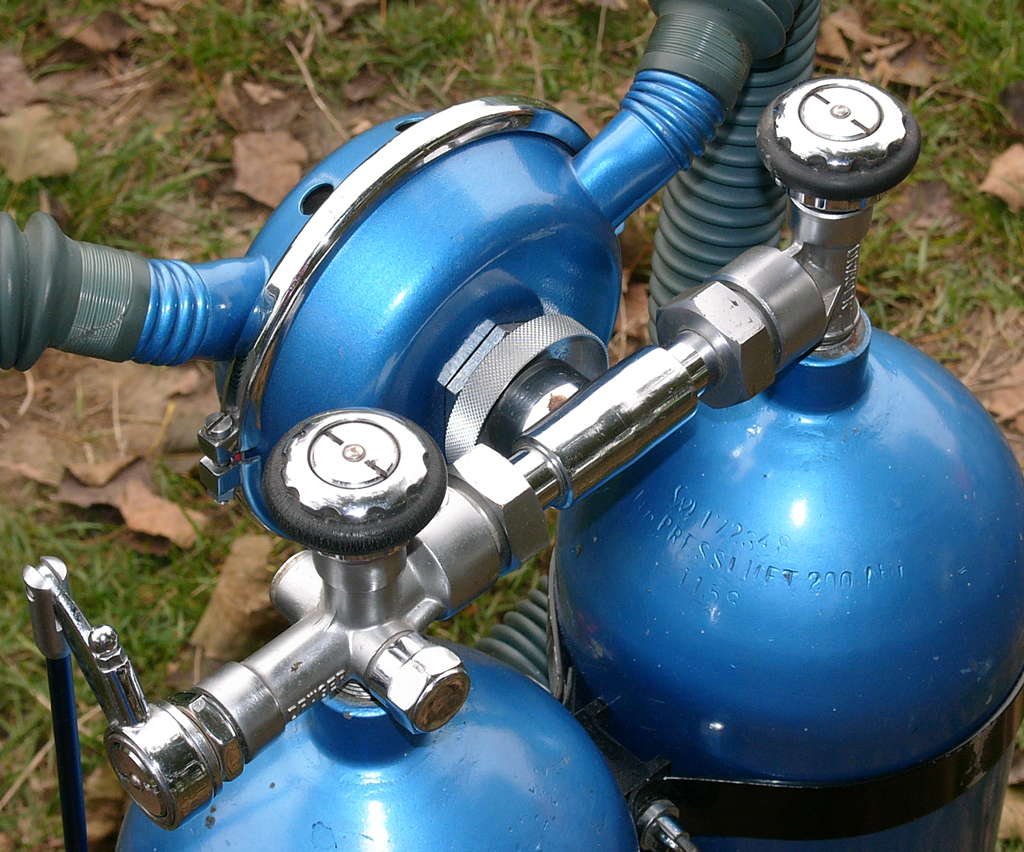

Hier sieht man die Sechskanntmutter vom einstufigen Druckminderer zwischen Automatengehäuse und Handrad.
Das Reglergehäuse wurde später matt verchromt ausgeliefert. Die Schlauchtüllen der verchromten Gehäuse sind kürzer.
: )
Franz
Zuletzt geändert von Franz am So 11. Jan 2015, 09:43, insgesamt 2-mal geändert.

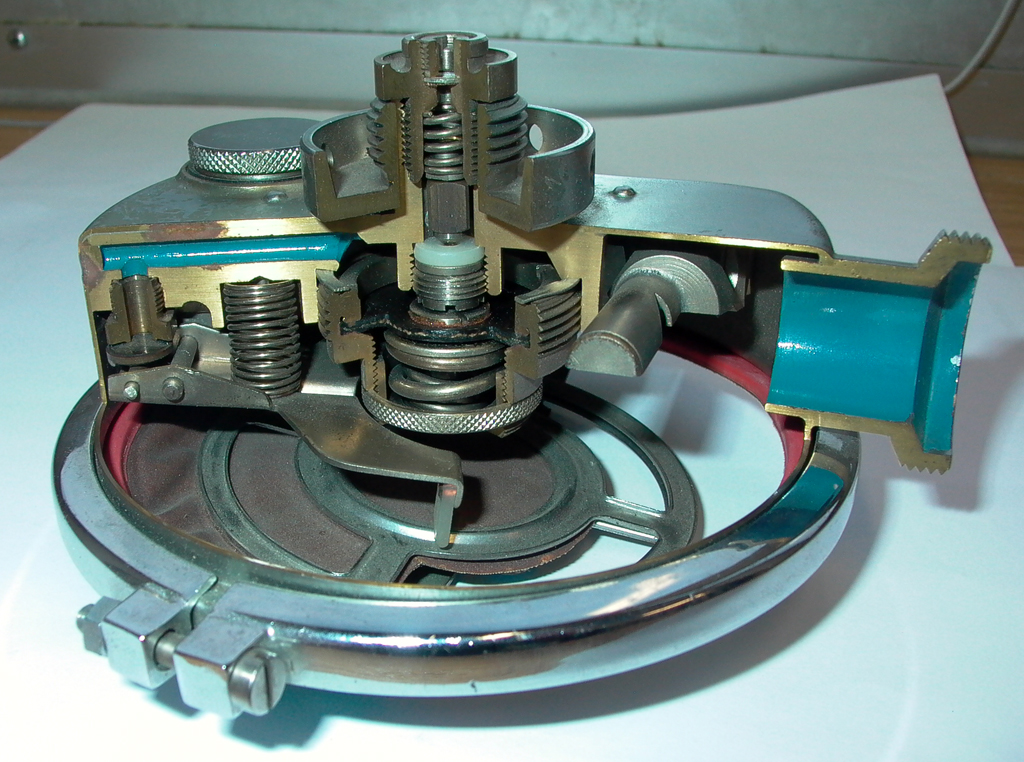

Hier noch ein Einblick aus einer anderen Perspektive. Das ist zwar ein PA51 für die Feuerwehr, der Druckminderer ist aber ziemlich der gleiche wie beim PA60.
Dräger PA51 Schnittmodell aufgenommen in Lübeck im Januar 2013
Er konnte zum Tauchen umgebaut werden. Dazu wurde das Ausatemventil von der Maske ins Reglergehäuse, geschraubt. Oben, hinten, links ist die gekordelte Blindverschraubung zu sehen. Die Trillerpfeife blieb wohl drin. . .
