Leichter Atmen

BeitragVerfasst: Do 22. Sep 2011, 08:01
von Franz
Hallo Zusammen!

Anbei eine Idee zur Verbesserung des Einatemwiderstandes bei Zweischlauchreglern:

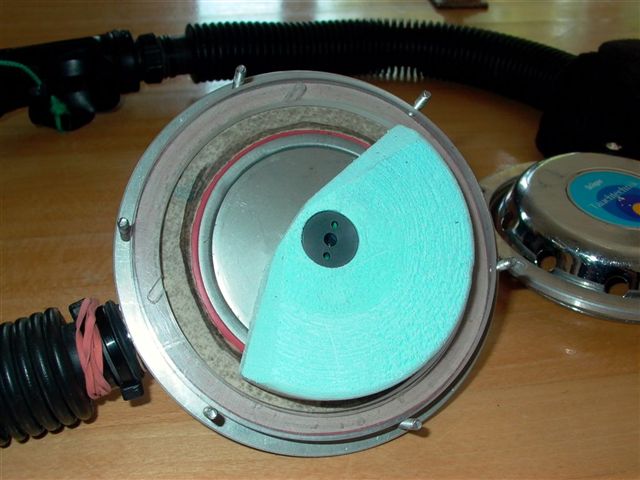

Ein Schwimmer auf der Membrane unterstützt die Atemarbeit. In normaler Schwimmlage (Bauchlage) drückt er mit seinem Auftrieb gegen die Membrane und erleichtert so das Einatmen. Taucht man in Rückenlage, entlastet der Schwimmer den Druck auf die Membrane, der Automat bläst nicht mehr so stark ab. Wegen des Schnabelventils passt der Schwimmer nur auf eine Hälfte der Membrane.

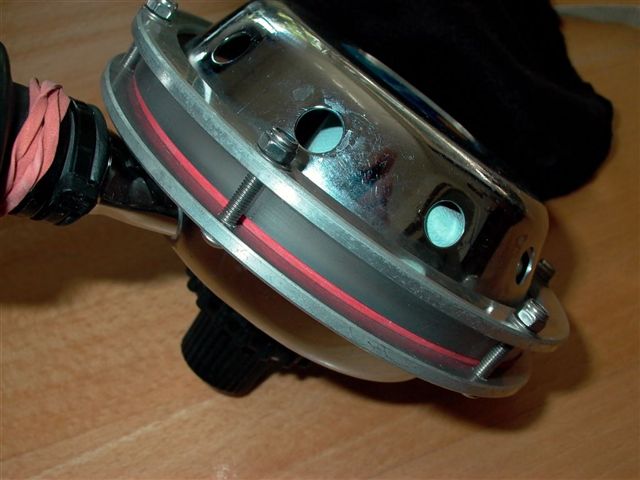

Automatengehäuse erhöht .JPG
Automatengehäuse erhöht .JPG (67.98 KiB) 4051-mal betrachtet


Damit der Schwimmer ins Gehäuse passt, habe ich dieses um 10 mm erhöht (Zwischenring) und mit einem Ringflansch zusammengehalten. Ich denke das man diese Konstruktion noch verbessern kann. Die Membrane kippt beim Einatmen zur Seite (auch ohne Schwimmer) und wirk somit nicht mit ganzer Fläche auf die Hebelmechanik. Man müsste die Membran zwangsführen damit sie optimal in Richtung der Automatenmittelachse auf den Hebel wirken kann. . . . .

Gruß,

Franz

Re: Leichter Atmen

BeitragVerfasst: Fr 23. Sep 2011, 15:53
von Lothar
Hallo Franz,
sehr interessant! Ist das früher mal prinzipiell so eingesetzt worden?
Mir ist es noch nicht begegnet.
Wie war Dein Eindruck beim Tauchen damit?
Gruß,
Lothar

Re: Leichter Atmen

BeitragVerfasst: Fr 23. Sep 2011, 22:04
von Franz
Lothar hat geschrieben:Hallo Franz,
sehr interessant! Ist das früher mal prinzipiell so eingesetzt worden?
Mir ist es noch nicht begegnet.
Wie war Dein Eindruck beim Tauchen damit?
Gruß,
Lothar


Hallo Lothar,
mir ist nicht bekannt ob jemand bereits dieses Prinzip verwendet hat. Ich wundere mich nur, das noch keiner diese Idee hatte, sie ist eigentlich ganz einfach.
Beim Tauchen ist der Einatemwiderstand geringer als sonst, in Rückenlage bläst der Automat nicht ab. Den Schwimmer müsste man noch etwas vergrößern. Das System kann man mit Sicherheit zusätzlich noch optimieren indem der Wirkungsgrad der Membrane erhöht wird. Zusammen mit dem Schalldämpfer ist das eine feine Sache. . . . : )

Mit langsamem Flossenschlag, Franz
